間設計室MA
図面名 TITLE鎌倉の家 平面図・断面図
図番 NO.A-03
縮尺 SCALES=1:100 / 1:100
日付 DATE2025.05

鎌倉の家

新築・木造2階・延床114.3㎡。南東に庭が開く敷地に、深い軒と左官の壁で、冬の光だけを居間の奥まで入れた住宅です。

鎌倉の家の平面図。1階は水まわり・土間・階段・台所・和室・居間食堂・縁側・中庭、2階は主寝室・子ども部屋・ホールX1X2X3X4X5Y1Y2Y3Y41,8202,7302,7301,8209,1002,7302,7301,8207,280UP水廻り土間玄関台所和室4.5畳居間・食堂約15畳縁側中庭空へ開く階段南 ↓ 庭・前面の空地主寝室子ども部屋ホール・書斎造作カウンター 長さ2,730納戸階段下屋(縁側の屋根)12345N
FIG.06一階平面図 ・ 番号を押すと「設計の工夫」と該当の部屋が光りますS=1:100

写真

1階の玄関・居間・食堂・階段・材料。2階は施主の希望で掲載していません。

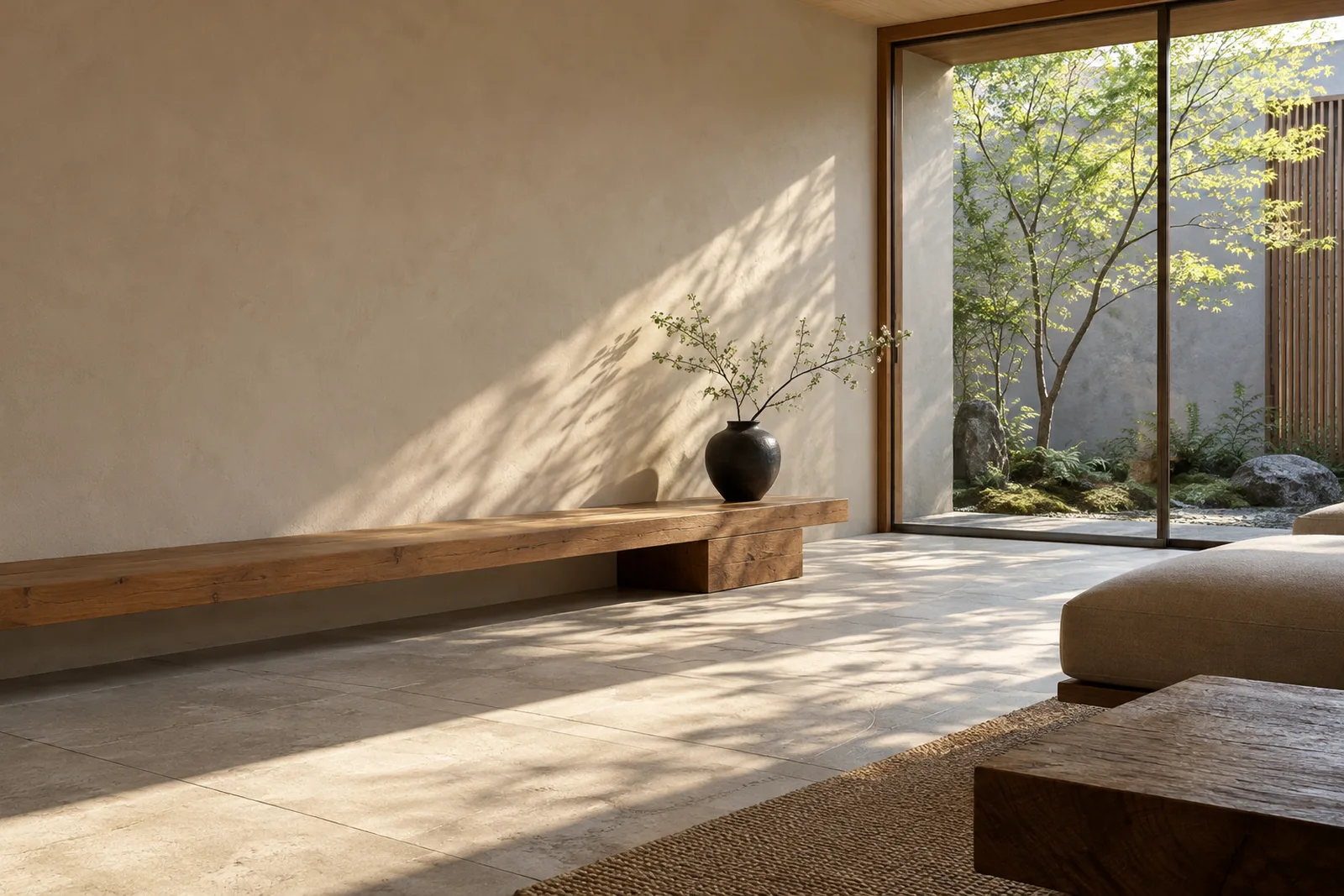

居間。左官の壁に午前の光が落ち、庭に面した木製サッシと造作ベンチ
FIG.07居間の窓際 ベンチと花器S=1:50
左官の壁と無垢の階段に光が落ちる階段室と、庭へ続く廊下
FIG.08階段室 東よりS=1:50
食堂。ナラのテーブルと椅子、梁を見せた天井、庭に開く大きなサッシ
FIG.09食堂 北よりS=1:50
玄関まわり。深い軒の下の木製扉、左官の壁、庭の木々
FIG.10玄関まわりと庭(1階部分のみ)S=1:100

断面図で、季節ごとの光の入り方を確かめる

南北に切った断面です。ボタンで季節を変えると、庇の先を通った光が床のどこまで届くかが変わります。

鎌倉の家の南北断面図。南側の庇の下に木製の大開口があり、季節ごとの太陽光線が床のどこまで届くかを示す 和室(北) 〜 居間・食堂 子ども部屋 〜 ホール 庇 出 1,365 GLFL +4502FL +3,100天井 +5,500 庇下 +2,600棟 +7,160 7,280A-A' S=1:100

FIG.11断面 A-A'(鎌倉の緯度 約35.3度で計算)S=1:100

設計の工夫 5つ

番号を押すと、平面図の該当する部屋が光ります(1階を表示)。

予算と工期の内訳

単位は万円(税込)。工事費は工務店の最終見積りの内訳です。

仮設・基礎・地盤改良540
木工事(構造・造作)1,430
屋根・外壁(左官)670
建具(木製サッシ)500
内装・左官・タイル420
設備(電気・給排水・空調)770
外構・庭280
諸経費170
工事費 合計4,780
設計監理料
621 万円
工事費の13%(5,000万円以下の区分)
契約時
10% 62万円
基本設計完了
30% 186万円
実施設計完了
30% 186万円
着工時
10% 62万円
竣工時
20% 125万円

1㎡あたり工事費は約41.8万円。初回相談 2023.10 から引き渡し 2025.05 まで約20か月。
